Passt in jedem Bordnetz

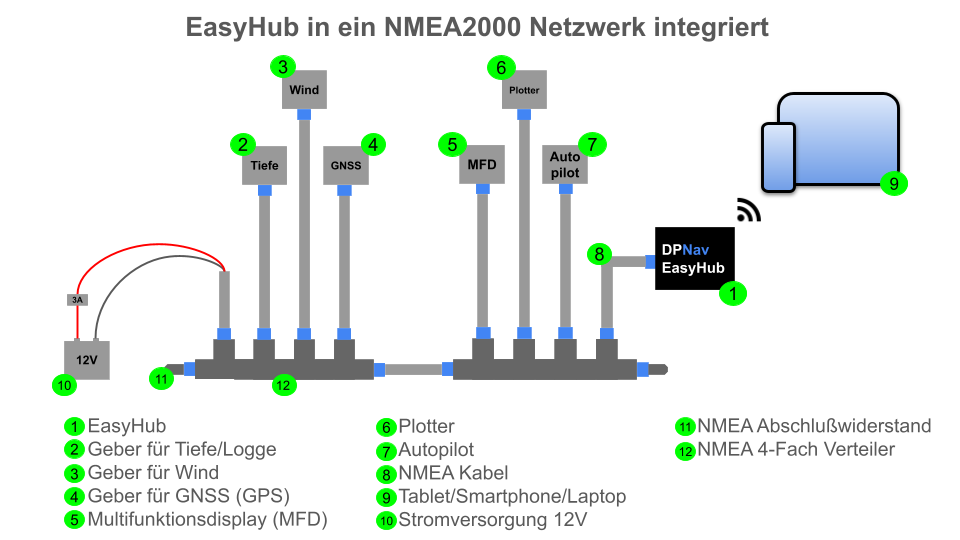

Der EasyHub kann in jedes bestehende NMEA2000 Netzwerk integriert werden. Es wird dazu ein freier Port an einem mehrfach Verteiler benötigt, wie im ersten Bild zu sehen.

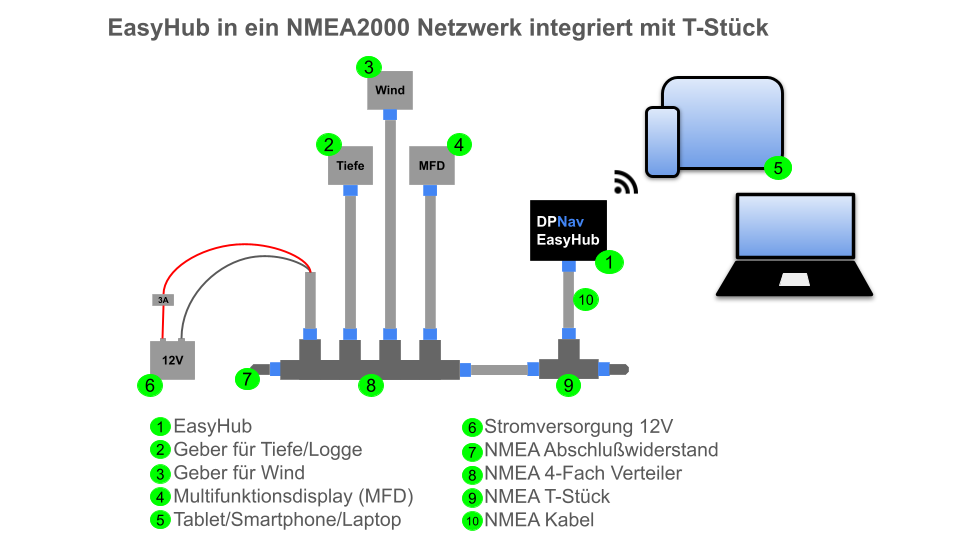

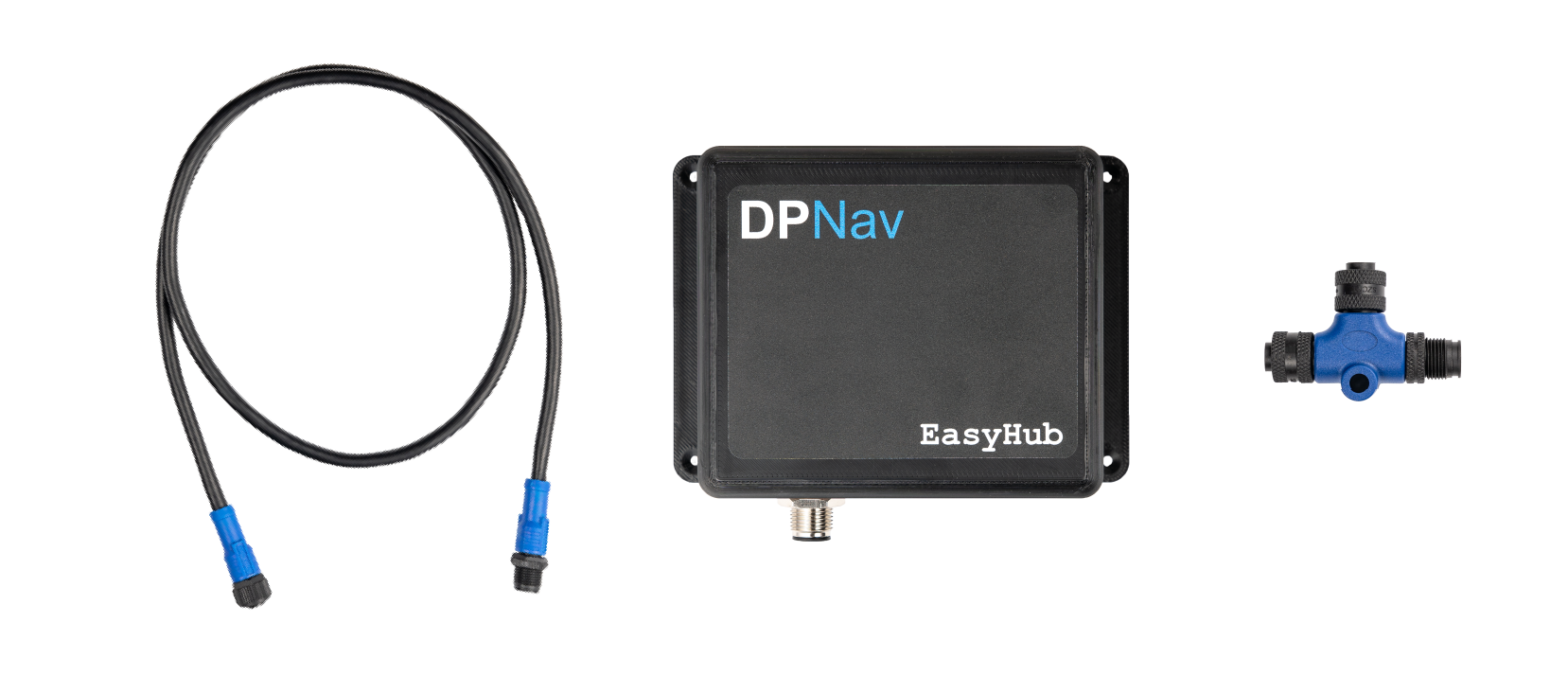

Ist ein freier Port nicht verfügbar, kann der Bus auch mit einem T-Stück oder einem weiteren mehrfach Verteiler erweitert werden, wie in der folgenden Abbildung zu sehen ist.

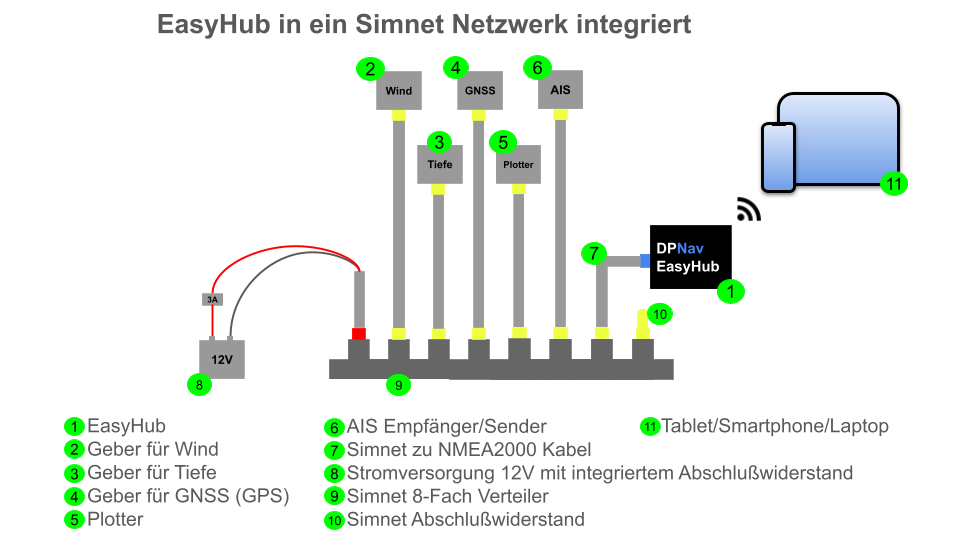

Der EasyHub kann in jedes bestehende Simnet Netzwerk eingebunden werden. Dazu wird ein Simnet zu NMEA2000 Kabel benötigt. Das Kabel hat üblicherweise einen gelben Stecker mit Kodierung für Simnet und auf der anderen Seite mit Kodierung für Micro-C/M12 das am EasyHub angeschlossen wird. Das folgende Bild zeigt eine Beispiel Konfiguration dafür.

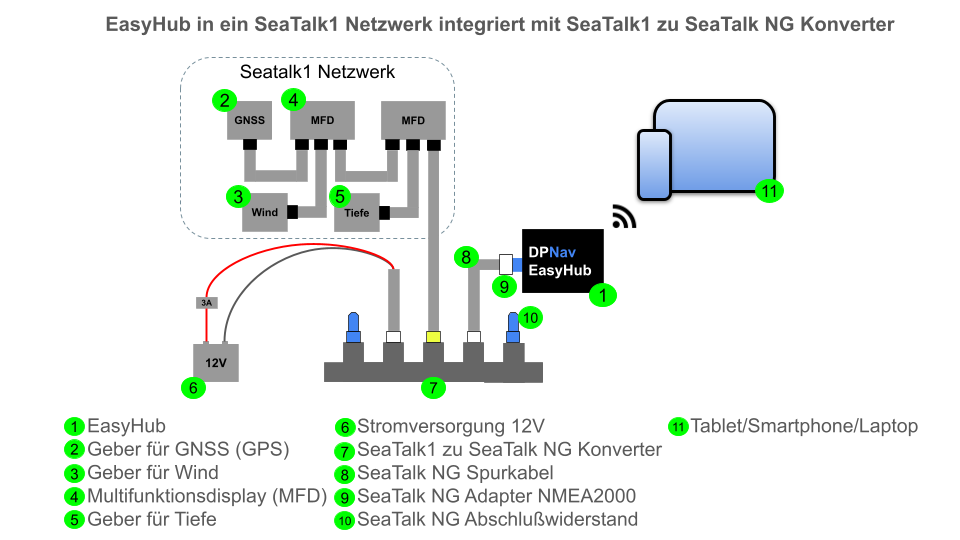

Der EasyHub kann in jedes bestehende SeaTalk1 Netzwerk integriert werden. Dazu wird SeaTalk1 zu SeaTalk NG Konverter benötigt und ein Adapter von SeaTalk NG Kodierung auf Mico-C/M12 Kodierung zum anschließen des EasyHub. Das folgende Bild zeigt eine Beispiel Konfiguration dafür.

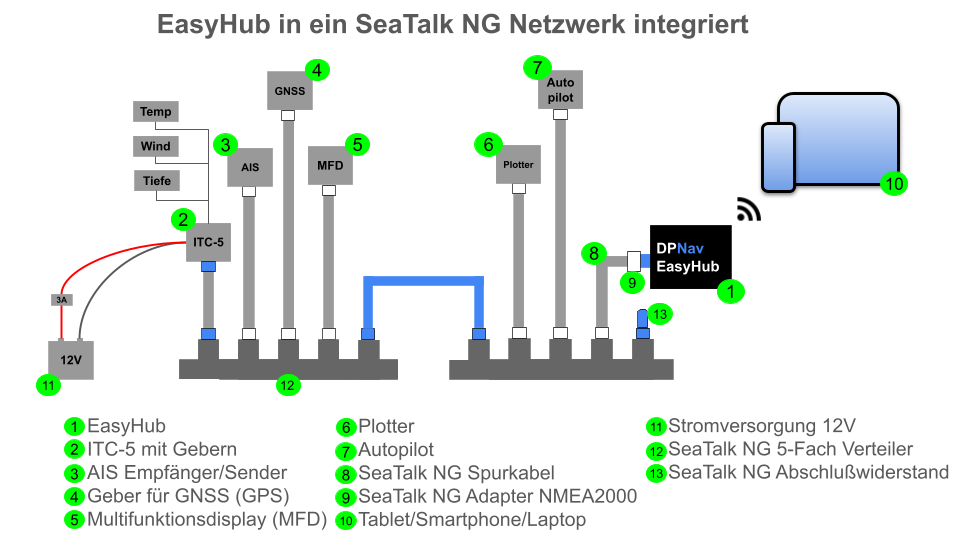

Der EasyHub kann in jedes bestehende SeaTalk NG Netzwerk integriert werden. Dazu wird lediglich ein Adapter von SeaTalk NG Kodierung zu Micro-C/M12 Kodierung benötigt, der am EasyHub angeschlossen wird. Das folgende Bild zeigt eine Beispiel Konfiguration dafür.
NMEA2000/NMEA0183
Die folgende Liste zeigt alle vom EasyHub unterstützten NMEA2000 PGNs*.
| NMEA2000 PGN | Bezeichnung |
|---|---|
| 59904 | ISO request |
| 126992 | Date and Time |
| 126996 | Product information |
| 127245 | Rudder |
| 127250 | Vessel heading |
| 127251 | Rate of turn |
| 127252 | Heave |
| 127257 | Attitude |
| 127258 | Magnetic variation |
| 127488 | Engine Parameters as rapid update |
| 127505 | Fluid Level |
| 127508 | Battery Status |
| 128259 | Speed |
| 128267 | Water depth |
| 128275 | Distance Log |
| 129025 | Position as rapid update |
| 129026 | COG and SOG as rapid update |
| 129029 | GNSS position data |
| 129033 | Date, Time, Local Offset |
| 129038 | AIS class A position report |
| 129039 | AIS class B position report |
| 129040 | AIS class B extended position report |
| 129283 | Cross track error |
| 129284 | Navigation data |
| 129539 | GNSS HDOP, TDOP, VDOP |
| 129794 | AIS class A static and voyage data |
| 129797 | AIS binary broadcast message |
| 129809 | AIS class B static data 24A |
| 129810 | AIS class B static data 24B |
| 130306 | Wind |
| 130310 | Environmental – Pressure/Temperature |
| 130311 | Environmental – Air Temp/Pressure/Humidity |
| 130312 | Environmental for different sources (Sea Temp/Air Temp etc.) |
| 130313 | Humidity |
Die ausgewerteten Daten sind über das Instrumenten Dashboard, die Kartendarstellung und die AIS Anzeige verfügbar.
Es besteht die Möglichkeit die PGNs ebenfalls zu Filtern, dies kann zum Beispiel notwendig sein, wenn es unnötige Duplikate im NMEA Bus gibt (wie zum Beispiel mehrere GPS Antennen). Die Filterung kann in der Web-Oberfläche des EasyHub im Menüpunkt Einstellungen – Generell konfiguriert werden.
*Die Liste zeigt alle PGNs zum Firmware Stand 1.0. In zukünftigen Firmware Releases können weitere PGNs unterstützt werden.
Für die Wi-Fi Gateway Funktion werden die Daten aus den NMEA2000 PGNs in NMEA0183 Sentences übersetzt. Die NMEA0183 Sentences werden von allen Navigations-Apps ausgewertet.
Die folgende Liste zeigt die unterstützten NMEA2000 PGNs und die NMEA0183 Sentences*.
| NMEA2000 PGN | NMEA0183 sentence | Wird verwendet für |
|---|---|---|
| 126992 | ZDA | Date and Time (second priority) |
| 127245 | RSA | Rudder |
| 127250 | HDT, HDM, HDG | Heading |
| 127251 | ROT | Rate of turn |
| 127488 | RPM | Engine RPM/Pitch |
| 128259 | VHW | Speed through Water |
| 128267 | DPT, DBT | Depth |
| 129025 | GLL, RMC | Position |
| 129026 | VTG | COG, SOG |
| 129033 | ZDA | Date and Time (first priority) |
| 129038 | VDO, VDM | AIS Class A |
| 129039 | VDO, VDM | AIS Class B |
| 129283 | RMB, XTE | XTE |
| 129284 | RMB, BWC | Distance to Waypoint |
| 129539 | GSA | GNSS Quality |
| 129794 | VDO, VDM | AIS Class A |
| 129809 | VDO, VDM | AIS Class B |
| 129810 | VDO, VDM | AIS Class B |
| 130306 | MWV | Wind |
| 130310 | MTW | Water Temp/Air Temp/Pressure |
*Die Liste zeigt alle PGNs und Sentences zum Firmware Stand 1.0. In zukünftigen Firmware Releases können weitere PGNs und Sentences unterstützt werden.
Es wird ebenfalls das NMEA2000 Raw Ascii Format unterstützt. In diesem Format können alle NMEA2000 PGNs direkt per Wi-Fi an Navigations-Apps wie zum Beispiel OpenCPN übertragen werden.
Die hohe Rate an PGN Nachrichten (mehrere hundert pro Sekunde) von NMEA 2000 könnte Ihre Navigations-App verlangsamen, wenn alle Nachrichten einzeln gesendet werden. Sie können die PGNs filtern, um den Overhead und unnötige Daten zu reduzieren. Der Filter „Minimum & AIS“ enthält die folgenden gängigen PGNs:
- 128267 – Water depth
- 129025 – Position as rapid update
- 129026 – COG and SOG as rapid update
- 129029 – GNSS position data
- 130306 – Wind AWA/AWS/TWA/TWS
- Alle AIS-bezogenen PGNs: 129038-129041, 129792-129798, 129800-129810
Der Filter „Navigation & AIS“ enthält zusätzlich zu „Minimum & AIS“ die folgenden gängigen PGNs:
- 127245 – Rudder reference
- 127250 – Vessel heading HDG
- 128259 – Speed STW
- 129283 – Cross track error XTE
- 129284 – Navigation data DTW/BTW
Die Filterung kann in der Web-Oberfläche des EasyHub im Menüpunkt Einstellungen – Generell konfiguriert werden.
