EasyHub erklärt: Das Boot-Polar

Die moderne Seefahrt hat sich in den letzten Jahrzehnten drastisch gewandelt. Wo früher händische Dokumentation, reine Intuition, jahrelange Erfahrung und das berühmte „Bauchgefühl“ die primären Ratgeber für die Navigation und Törnplanung waren, steht dem Skipper heute ein ganzes Arsenal an digitalen Werkzeugen zur Verfügung. Moderne Yachten sind schwimmende Netzwerke, die kontinuierlich eine immense Menge an Sensordaten produzieren. Die wahre Kunst des modernen Segelns und der Schiffsführung besteht jedoch nicht darin, diese Datenströme lediglich zu betrachten, sondern sie intelligent zu interpretieren und gewinnbringend für die eigene Reise einzusetzen. Genau hier setzt die Philosophie hinter unseren Entwicklungen bei DPNav an.

Eines der mächtigsten Konzepte in der maritimen Datenanalyse ist das sogenannte Boot-Polar (oder auch Polardiagramm genannt). Was in der Welt der hochprofessionellen Regattasegler beim America’s Cup oder der Ocean Race längst der absolute Standard ist, findet zunehmend seinen Weg in die Reihen der ambitionierten Blauwasser- und Fahrtensegler. Doch was genau verbirgt sich hinter diesem Begriff? Wie wird ein solches Polar gelesen, und – noch viel wichtiger – wie nutzt man es in Verbindung mit moderner Wetter-Routing-Software, um Törns sicherer, schneller und komfortabler zu machen?

In diesem Artikel tauchen wir tief in die Welt der Schiffsperformance ein. Wir erklären Ihnen detailliert die theoretischen Grundlagen eines Boot-Polars, veranschaulichen die nahtlose Integration in etablierte Systeme wie die PredictWind Offshore App oder OpenCPN und zeigen Ihnen auf, wie unser EasyHub diese ehemals hochkomplexe Materie vollautomatisiert und für jeden Skipper mühelos zugänglich macht.

Was genau ist ein Boot-Polar?

Um das Konzept des Boot-Polars in seiner ganzen Tiefe zu verstehen, müssen wir uns die Yacht als ein komplexes physikalisches System vorstellen, das durch zwei gegensätzliche Medien bewegt wird: Luft und Wasser. Das Boot-Polar, oft auch als Performance-Polar oder Geschwindigkeitspolar bezeichnet, ist im Kern das exakte mathematische und grafische Leistungsverzeichnis eines Segelbootes unter definierten Bedingungen.

Einfach ausgedrückt: Ein Polar beantwortet die entscheidende Frage, wie schnell Ihr spezifisches Schiff bei einer bestimmten Windgeschwindigkeit und einem bestimmten Windeinfallswinkel segeln kann (und sollte).

Es handelt sich um ein dreidimensionales Datenmodell, das drei fundamentale Metriken miteinander in Beziehung setzt:

True Wind Speed (TWS): Die wahre Windgeschwindigkeit, gemessen in Knoten.
True Wind Angle (TWA): Der wahre Windeinfallswinkel zum Schiff, ausgedrückt in Grad (wobei 0° direkt von vorne und 180° direkt von achtern bedeutet).
Boat Speed (BSP): Die Geschwindigkeit des Bootes durchs Wasser, ebenfalls in Knoten.

Für jede Kombination aus TWS und TWA gibt es eine spezifische, theoretisch erreichbare Höchstgeschwindigkeit Ihres Bootes durch das Wasser. Wenn man all diese zahllosen Datenpunkte für verschiedene Windstärken und Winkel sammelt und mathematisch glättet, erhält man das Polarprofil des Schiffes.

Viele Schiffsbauingenieure berechnen ein theoretisches Polar bereits am Reißbrett mit Hilfe sogenannter VPPs (Velocity Prediction Programs). Diese theoretischen Kurven gehen jedoch stets von einem perfekten Rumpf ohne Bewuchs, einer ideal getrimmten Takelage, brandneuen Segeln, ruhigem Wasser und einer völlig leeren Yacht aus. Die Realität eines Fahrtenseglers sieht jedoch völlig anders aus: Wassertanks sind voll, hunderte Kilogramm Proviant sind gestaut, das Dinghy hängt in den Davits, und vielleicht hat sich seit dem letzten Antifouling-Anstrich bereits ein leichter Film am Rumpf gebildet. Ein theoretisches Werft-Polar weicht daher in der Praxis fast immer erheblich von der realen Performance einer voll ausgerüsteten Blauwasseryacht ab. Ein echtes, datenbasiertes Polar ist somit ein hochgradig individueller Fingerabdruck exakt Ihres Schiffes in seinem tatsächlichen Beladungs- und Trimmzustand.

Wofür wird ein Boot-Polar genutzt?

Die Nutzung eines präzisen Boot-Polars geht weit über den reinen Wunsch nach maximaler Geschwindigkeit hinaus. Während Regattasegler Polardaten nutzen, um jede Zehntelknoten an Performance aus dem Boot herauszuquetschen, liegen die Vorteile für Fahrten- und Blauwassersegler in gänzlich anderen, essenziellen Bereichen: Sicherheit, Vorhersehbarkeit und Komfort.

1. Exakte Törnplanung und ETA-Berechnung

Wer weite Strecken über die Ozeane oder auch nur komplexe Küstenpassagen plant, muss wissen, wann er voraussichtlich am Ziel ankommt. Die sogenannte ETA (Estimated Time of Arrival) ist nicht nur wichtig, um den Landfall bei Tageslicht zu planen, sondern auch um zu wissen, ob der Proviant reicht und wie die Wachen eingeteilt werden müssen. Ohne ein exaktes Polar basiert die Berechnung der Reisezeit lediglich auf Schätzwerten – etwa der Annahme einer pauschalen Durchschnittsgeschwindigkeit von 5 oder 6 Knoten. Mit einem Polar hingegen berechnet das Navigationssystem die Geschwindigkeit für jeden einzelnen Streckenabschnitt exakt auf Basis der zu erwartenden Windbedingungen.

2. Optimierung der VMG (Velocity Made Good)

Nicht immer ist der direkte Weg zum Zielort auch der schnellste – insbesondere beim Kreuzen gegen den Wind oder beim tiefen Raumschotskurs. Die VMG beschreibt die effektive Geschwindigkeit, mit der man sich dem Zielort tatsächlich nähert. Ein Polardiagramm verrät Ihnen auf einen Blick, bei welchem genauen Windwinkel Sie die maximale VMG erreichen. Manchmal ist es wesentlich effizienter, 5 Grad tiefer abzufallen und dadurch einen ganzen Knoten Bootsspeed zu gewinnen, als krampfhaft Höhe zu kneifen. Das Polar macht dieses optimale Verhältnis sichtbar und eliminiert das Raten.

3. Objektive Bewertung des Segeltrimms

Oftmals hat man das Gefühl, das Boot liefe hervorragend. Das Wasser rauscht, das Schiff krängt – es fühlt sich schnell an. Doch ein Blick auf die Zieldaten des Polars (Target Boat Speed) kann schnell Ernüchterung bringen. Wenn das Polar besagt, dass bei 15 Knoten Wind auf einem Halbwindkurs 7,5 Knoten Fahrt möglich sein müssten, die Logge aber nur 6,2 Knoten anzeigt, wissen Sie sofort objektiv, dass der Trimm der Segel noch erhebliches Verbesserungspotenzial birgt, Schoten angepasst werden müssen oder vielleicht der falsche Vorsegeltyp gesetzt ist.

Wie liest man ein Polardiagramm richtig?

Auf den ersten Blick wirkt ein Polardiagramm oft wie ein komplexes Spinnennetz aus gebogenen Linien und konzentrischen Kreisen. Wenn man jedoch die Systematik dahinter einmal verstanden hat, liest es sich intuitiv wie eine Landkarte der eigenen Bootsleistung.

Das Diagramm ist kreisförmig aufgebaut und repräsentiert das Boot im Zentrum.

Die Winkel (Speichen): Um das Zentrum herum verlaufen radiale Linien, die wie die Speichen eines Rades aussehen. Diese repräsentieren den wahren Windeinfallswinkel (True Wind Angle – TWA). Ganz oben ist 0° (der Wind kommt direkt von vorne), auf der rechten Seite ist 90° (Halbwind) und unten ist 180° (Platt vorm Laken). Da Boote über beide Bugseiten in der Regel symmetrisch segeln, wird meist nur eine Hälfte (0° bis 180°) dargestellt.
Die konzentrischen Kreise: Die Kreise, die sich vom Zentrum nach außen ausdehnen, stehen für die Bootsgeschwindigkeit (Boat Speed). Je weiter außen eine Markierung liegt, desto schneller ist das Boot.
Die Kurven: Das wichtigste Element sind die gebogenen Linien (Kurven), die sich über das Raster legen. Jede Kurve steht für eine bestimmte wahre Windgeschwindigkeit (z. B. eine Linie für 10 Knoten Wind, eine für 15 Knoten, eine für 20 Knoten).

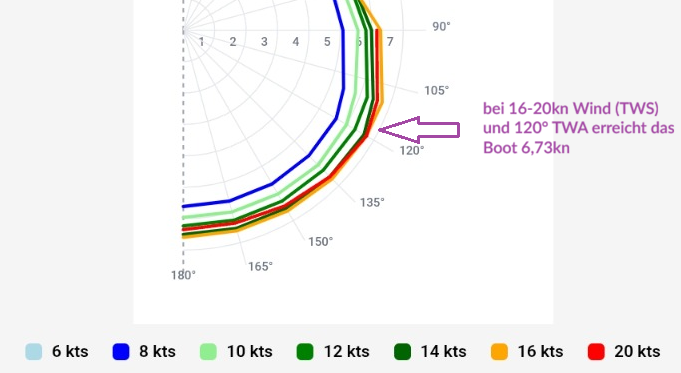

Ein Lesebeispiel:
Nehmen wir an, wir betrachten die Kurve für 16 Knoten Wahren Wind (orange Linie). Sie verfolgen die Kurve von oben (wo sie nahe dem Zentrum beginnt, da das Boot direkt im Wind stehen würde) nach unten. Dort, wo die Kurve auf die radiale Linie für z. B. 90° Windeinfallswinkel trifft, lesen Sie den Abstand zum Zentrum auf den konzentrischen Ringen ab. Nehmen wir an, der Punkt liegt auf dem Ring für 6,3 Knoten. Das bedeutet: Bei 16 Knoten Wind aus 90° segelt Ihr Boot exakt 6,3 Knoten schnell.

Interessant werden die Kurven bei achterlichen Winden. Oft gibt es hier sichtbare „Beulen“ oder Ausbuchtungen nach außen. Diese entstehen genau bei den Windwinkeln, bei denen Sie von der Genua auf einen Spinnaker oder Gennaker wechseln würden, was dem Boot einen plötzlichen Leistungsschub verleiht. Wer sein Polar zu lesen weiß, sieht auf einen Blick den optimalen „Sweet Spot“ seines Schiffes.

Die Symbiose: Polardaten und Wetter-Routing Software

Der eigentliche Quantensprung für den modernen Fahrtensegler entsteht, wenn man das Boot-Polar mit hochmodernen Wettervorhersagemodellen kombiniert. Hier kommen Softwarelösungen wie die PredictWind Offshore App oder das Open-Source-Navigationsprogramm OpenCPN (insbesondere in Verbindung mit dem Weather Routing Plugin) ins Spiel.

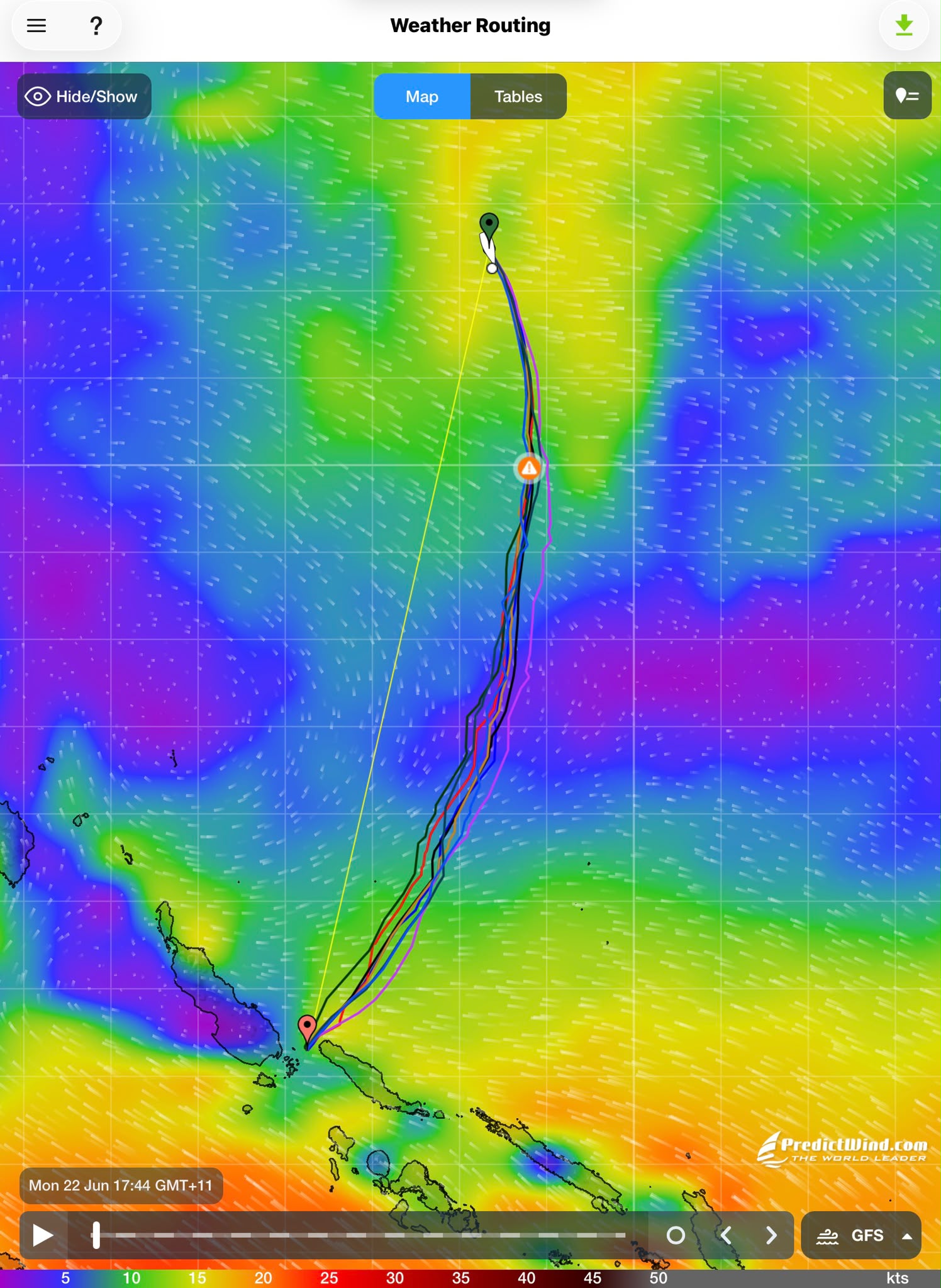

Wetter-Routing ist der Prozess, bei dem eine Software den sichersten, komfortabelsten und schnellsten Weg von A nach B berechnet. Um dies zu tun, benötigt die Software zwingend zwei wesentliche Informationen:

Wie wird das Wetter auf der Route? (GRIB-Files mit Windstärke, Windrichtung, Wellenhöhe, Strömungen).
Wie wird Ihr spezifisches Boot auf dieses Wetter reagieren? (Das Boot-Polar).

Die Routing-Algorithmen arbeiten zumeist nach dem Isochronen-Verfahren. Die Software berechnet, wie weit Ihr Schiff auf Basis Ihres individuellen Polars in alle möglichen Richtungen innerhalb eines bestimmten Zeitintervalls (z. B. einer Stunde) segeln könnte, unter Berücksichtigung des exakt an diesem Ort vorherrschenden Windfeldes. Sie verbindet diese maximalen Reichweiten zu einer Linie (der Isochrone) und wiederholt diesen Schritt immer wieder, bis das Ziel erreicht ist. So sucht der Algorithmus den optimalen Pfad durch die sich ständig verändernden Wettersysteme.

Die EasyHub Lösung: Automatische Polar-Berechnung

Hier liegt für viele Segler bisher das größte Problem: Wie kommt man an ein exaktes, verlässliches und reaisches Polar für das eigene Schiff?

In der Vergangenheit war die Erstellung eines Polars eine mühsame, händische Angelegenheit. Man musste entweder sündhaft teure Spezialsoftware kaufen, während der Fahrt manuell endlose Listen mit Winddaten und Bootsgeschwindigkeiten aufschreiben und diese später mühsam in Tabellenkalkulationen glätten, oder man verließ sich auf ungenaue Schätzungen. Manuelle Fehler, verfälschende Einflüsse durch Meeresströmungen und die schiere Menge an benötigten Datenpunkten machten es für den normalen Segler fast unmöglich, ein nutzbares Profil zu erstellen.

Genau dieses Problem haben wir mit dem EasyHub gelöst.

Als spezialisiertes NMEA-to-WiFi Gateway ist der EasyHub nicht nur eine Brücke für Ihre Schiffsdaten, sondern ein intelligenter, leistungsstarker Knotenpunkt. Während Sie einfach Ihren Törn genießen, liest der EasyHub kontinuierlich im Hintergrund die NMEA-Datenströme (wie Windgeschwindigkeit, Windwinkel, Geschwindigkeit durchs Wasser, Kurs über Grund etc.) Ihres Schiffsnetzwerks aus.

Er sammelt diese Daten jedoch nicht einfach nur, er analysiert sie in Echtzeit. Die hochentwickelte Software-Architektur des EasyHub ist in der Lage, die rohen Datenströme zu filtern und zu validieren. Ausreißer, Messfehler durch Sensoraussetzer werden intelligent erkannt und herausgerechnet.

Das Ergebnis ist magisch: Ohne dass Sie einen einzigen Knopf drücken oder mühsam Daten notieren müssen, berechnet der EasyHub automatisch das exakte, reale Boot-Polar Ihrer Yacht auf Basis Ihrer tatsächlichen Fahrten. Je mehr Sie segeln, desto präziser und dichter wird das Datennetz, aus dem der EasyHub Ihr Profil formt. Es ist ein lebendiges, lernendes System, das sich an Ihr Schiff anpasst.

Tabelle und Grafik – Perfekt visualisiert

Die Bedienung und Auswertung dieses komplexen Datensatzes haben wir bewusst simpel und übersichtlich gestaltet. In der Oberfläche finden Sie das berechnete Polar in zwei für den Nutzer optimierten Formaten aufbereitet:

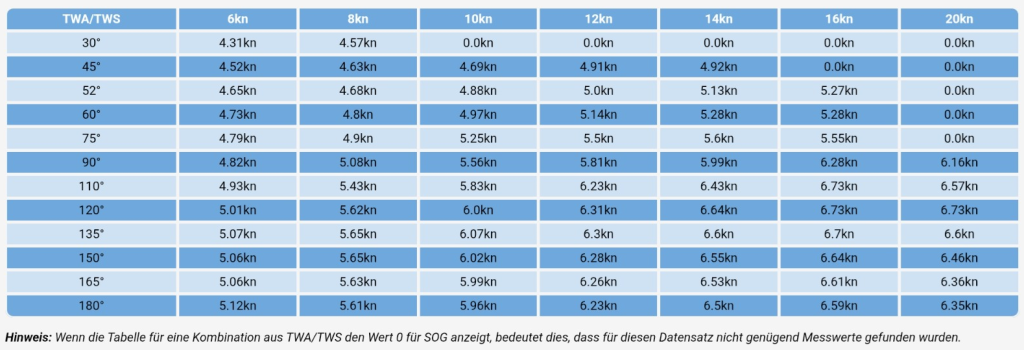

Die Polar-Tabelle: Eine saubere, klar strukturierte Matrix, in der Sie präzise ablesen können, welche Bootsgeschwindigkeit bei welchen Werten für TWS (Spalten) und TWA (Zeilen) ermittelt wurde. Diese tabellarische Ansicht ist ideal, um schnelle, konkrete Zahlenwerte für den Segeltrimm abzulesen.

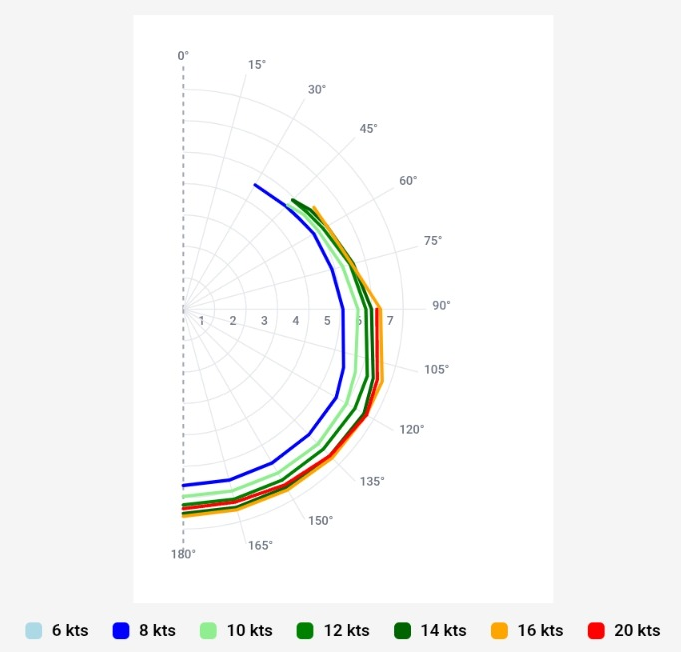

Die grafische Darstellung: Neben den nackten Zahlen rendert der EasyHub automatisch eine wunderschöne, interaktive grafische Darstellung Ihres Polardiagramms. Hier können Sie die Leistungskurven Ihres Bootes visuell erfassen, auf einen Blick die Sweet Spots identifizieren und verstehen, wie sich Ihr Schiff unter verschiedenen Bedingungen verhält.

Nahtlose Integration: Die unterstützten Exportformate

Die beste Datenanalyse nützt wenig, wenn sie in einem System gefangen bleibt. Der eigentliche Wert des durch den EasyHub generierten Polars entfaltet sich, wenn Sie es an Ihre bevorzugte Planungs- und Routing-Software übergeben. Wir bei DPNav legen höchsten Wert auf offene Standards und nahtlose Workflows. Daher unterstützt der EasyHub den direkten Export Ihres Polars in die weltweit gängigsten und wichtigsten Formate.

Mit nur einem einzigen Klick im EasyHub-Dashboard können Sie Ihr berechnetes Polar in folgenden Formaten herunterladen:

ORC Format als CSV-Datei: Das Offshore Racing Congress (ORC) Format, das als einfache CSV (Comma Separated Values) ausgegeben wird, ist der absolute De-facto-Standard in der Welt der maritimen Software. Diese Datei ist universell lesbar und lässt sich mühelos in Navigationsprogramme wie OpenCPN importieren. Das Weather Routing Plugin von OpenCPN akzeptiert diese CSV-Struktur nativ, sodass Sie Ihr reales Schiffsprofil in Sekundenschnelle für komplexe Isochronen-Routings quer über den Ozean nutzen können.
PredictWind Format als TXT-Datei: PredictWind, einer der weltweiten Marktführer für hochpräzise Seewettervorhersagen und Offshore-Routing, verwendet ein Textformat für den Import eigener Polardaten. Der EasyHub formatiert Ihre gesammelten Leistungsdaten automatisch so um, dass sie der strikten Syntax von PredictWind entsprechen. Sie exportieren einfach die TXT-Datei aus dem EasyHub und laden sie in Ihrem PredictWind Offshore Profil hoch. Fortan basieren alle Routenberechnungen auf den Servern von PredictWind auf den echten, hart ersegelten Daten Ihres eigenen Bootes.

Der Workflow ist denkbar einfach: Segeln Sie, lassen Sie den EasyHub im Hintergrund die Arbeit erledigen, laden Sie die fertige Datei herunter und importieren Sie diese in Ihre Routing-Software. Das Ergebnis ist eine unübertroffene Präzision bei der Planung Ihrer nächsten Überfahrt.

Die Daten können Sie natürlich auch noch nachträglich editieren, sollten noch nicht alle Werte berechnet sein.

Fazit: Gewinnen Sie die Kontrolle über Ihre Performance

Ein Boot-Polar ist kein theoretisches Gimmick für Regattaprofis, sondern ein fundamentales Werkzeug für jeden sicherheitsbewussten und ambitionierten Fahrtensegler. Es ist das Bindeglied, das moderne Wettervorhersagen überhaupt erst für Ihr spezifisches Schiff übersetzbar und nutzbar macht. Es hilft Ihnen, schlechtem Wetter auszuweichen, Ankunftszeiten präzise zu planen und Ihr Schiff stets im optimalen Leistungsbereich zu bewegen.

Mit dem EasyHub haben wir bei DPNav die technische Barriere abgerissen, die viele Segler bisher von der Nutzung dieser mächtigen Daten abgehalten hat. Durch die automatische Erfassung, intelligente Filterung und die visuell ansprechende Aufbereitung wird die Generierung eines hochpräzisen, individuellen Boot-Polars zur Nebensache, die vollautomatisch im Hintergrund geschieht. Die nahtlosen Exportfunktionen in Formate wie ORC (CSV) und PredictWind (TXT) garantieren, dass Sie Ihre Daten genau dort einsetzen können, wo sie am dringendsten benötigt werden: In Ihrer präferierten Navigations- und Routing-Software.

Machen Sie Schluss mit Schätzwerten und theoretischen Werft-Polars, die nicht zu Ihrer Realität passen. Holen Sie das Maximum an Sicherheit und Effizienz aus Ihrem Schiff heraus, indem Sie ihm ermöglichen, sich selbst zu verstehen.
